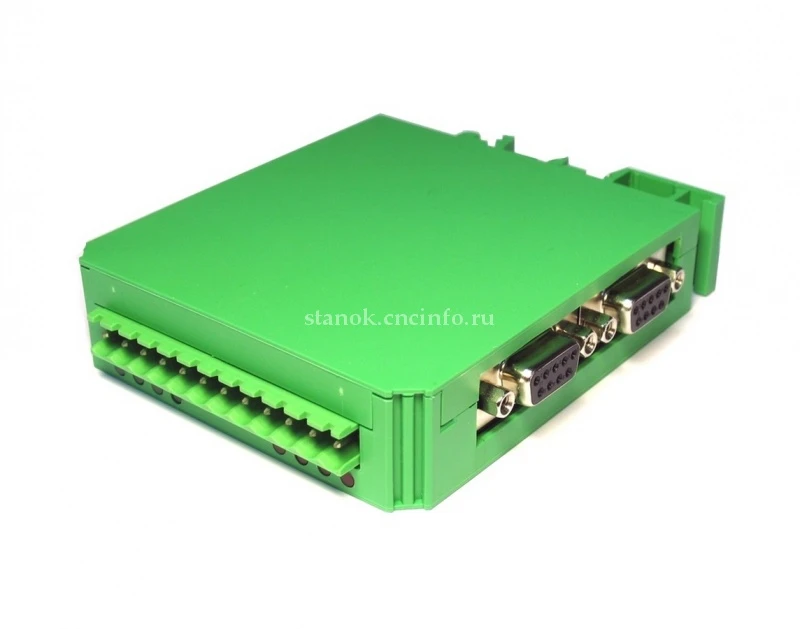

Контроллер движения ЛИР-981 СКБ ИС
Предназначен для управления приводами подач с импульсным заданием установки скорости подачи.
Две контролируемые оси. 4 дифференциальных импульсных выхода - по 2 выхода управления (ШАГ и НАПР) на каждую ось и 4 дискретных входа.
Крепление на DIN-рейку.
ООО «Эффективное производство» - официальный партнер компании СКБ ИС.
Контроллер движения ЛИР-981 входит в Систему Позиционного Программного Управления приводами (СППУ) и предназначен для управления приводами подач, скорость движения которых определяется частотой импульсов поданным на вход задания скорости. Контроллер принимает команды на перемещение от пульта оператора и отрабатывает их по своему алгоритму, управляя скоростью привода. ЛИР-981 может контролировать две оси, управление которыми осуществляется поочередно. Позиционирование в заданную координату происходит посредством четырех зон торможения. Ширина зон программируется с пульта оператора при настройке системы.
ЛИР-981 имеет 4 импульсных выхода и 4 дискретных входа. Их удобно использовать для задач управления приводом. Для сигнализации о текущем состоянии, у каждого дискретного входа установлены светодиодные индикаторы зелёного цвета. Входы и выходы гальванически изолированы от электрических цепей контроллера. Количество дискретных входов/выходов может быть увеличено за счет подключения контроллеров ЛИР-987.

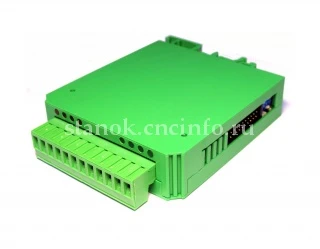

ЛИР-981 Изготавливается в малогабаритном пластмассовом корпусе с креплением, предназначенным для установки модуля на DIN-рельс. Для подключения внешних проводов используются разъемные колодки с винтовыми зажимами. Преобразователи перемещений подключаются к двум разъемам D-SUB DB9F (розетка).
Код заказа контроллера движения ЛИР-981.
Для одновременного управления двумя осями необходимо чтобы эти оси были подключены к одному контроллеру движения и в коде заказа пульта оператора ЛИР-581 присутствовала позиция 2D.
Примеры:
ЛИР-981-ДИ - контроллер управления движением с двумя входами для подключения инкрементных датчиков, 4 дискретных входа для управления приводами с импульсным заданием скорости.
ЛИР-981-ДА - контроллер управления движением с двумя входами для подключения абсолютных датчиков, 4 дискретных входа для управления приводами с импульсным заданием скорости.
| Параметр | Характеристика |
| Количество входов для подключения преобразователей перемещений | 2 |
| Тип подключаемых преобразователей перемещений | линейный/угловой |
| инкрементный/абсолютный | |
| Максимальная частота сигнала от измерительных датчиков | 2 МГц |
| Количество дискретных входов | 4 |
| Количество дискретных выходов | 0 |
| Количество импульсных выходов | 4 |
| Максимальная частота импульсных выходов | 200 кГц |
| Количество контролируемых осей | 2 |
| Степень защиты от внешних воздействий | IP20 |
| Потребляемая мощность | не более 2 Вт |
| Напряжение питания модуля | 5,0 ± 10% В |
| Напряжение питания канала связи | 5,0 ± 10% В |
| Габаритные размеры | 86 х 23 х 116 мм |
| Масса | не более 0,2 кг |
