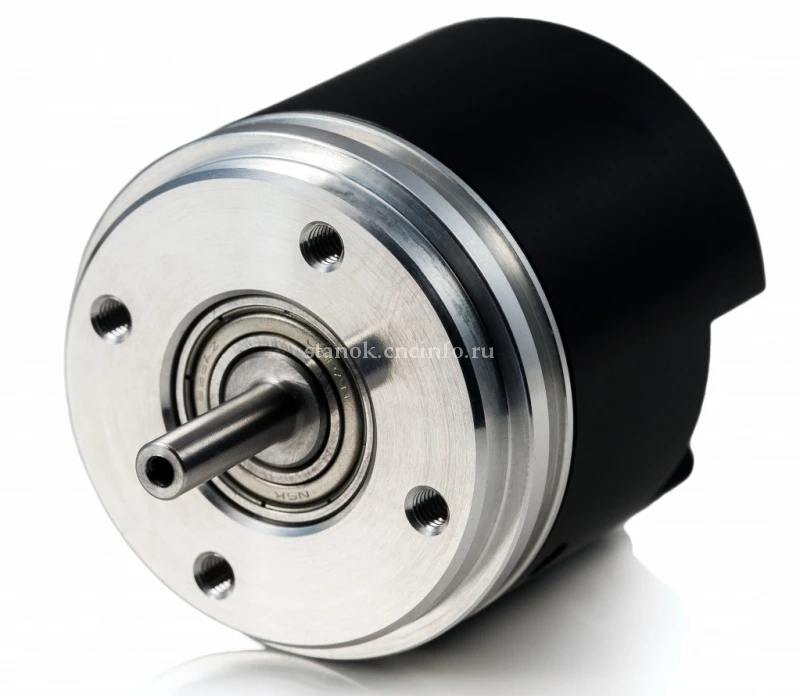

Фотоэлектрический преобразователь вращения PRECIZIKA A36
Артикул A36
Преобразователь A36 по габаритно-установочным размерам и электрическим параметрам является аналогом преобразователь Haidenhain серии ROD 1000 (Minirod).
Артикул товара: A36
ООО «Эффективное производство» - официальный партнер компании PRECIZIKA.
Преобразователь A36 выполняет функции информационной связи между исполнительными органами станков, машин, кинематомеров, компараторов и устройствами ЧПУ (УЦИ), дает информацию о положении указанных органов. Используется в системах автоматического контроля, регулирования и управления.
Преобразователь состоит из трех основных частей: механической, оптической и электронной.
Механическая часть обеспечивает вращение растрового диска, крепление оптической и электронной частей.
Оптическая часть содержит осветитель, фотоприемники и растровые элементы.
Электронная часть выполнена на базе специализированной микросхемы.

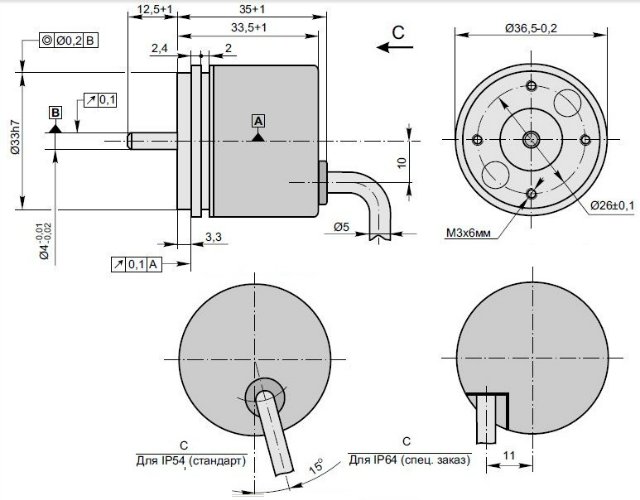

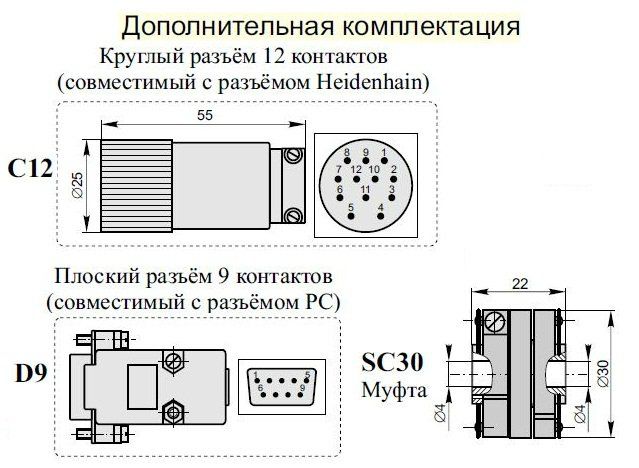

Корпус преобразователя крепится к объекту с помощью винтов. Соединение с валом объекта осуществляется посредством компенсационной муфты.
Преобразователь поставляется в трех вариантах исполнения по выходным сигналам:
A36-A - синусоидальный токовый сигнал величиной около 11мкА;
A36-AV -синусоидальный сигнал напряжения величиной около 1B;
A36-F - формированный сигнал прямоугольной формы типа TTL или HTL.
Механические данные:
- Число штрихов на диске (Z) 100, 200, 250, 360, 500, 1000, 1024, 1500, 2000, 2500, 3600
- Число периодов выходного сигнала на оборот вала для A36-F Z x k, где k= 1,2,3,4,5,8,10
- Максимальная скорость вращения вала 10000 об/мин
- Максимальная нагрузка на вал, H
- - осевая 5
- - радиальная на конце вала 10
- Погрешность на оборот вала угл. сек. (T1 - период штрихов на диске в угл.сек.) ±0,1T1
- Момент трогания при 200С, Нм ≤0,002
- Момент инерции ротора, гсм2 <2
- Степень защиты, обеспечиваемая оболочкой:
- -стандарт IP54
- -спец. заказ IP64
- Максимальный вес без кабеля, кг 0,07
- Рабочая температура, 0C -10...+70
- Температура хранения, 0C -30...+80
- Максимальная влажность без конденсации влаги, % 98
- Допустимые вибрации (55...2000 Гц), м/с2 ≤100
Примечание:
- Наибольшая допустимая скорость вращения вала без потери счета преобразователя ограничивается максимальной частотой сигналов и максимальной скоростью вращения вала.
- Рекомендуется, чтобы при использовании кабеля-удлинителя сечение его провода электропитания было не менее 0,25 мм2
Электрические данные:

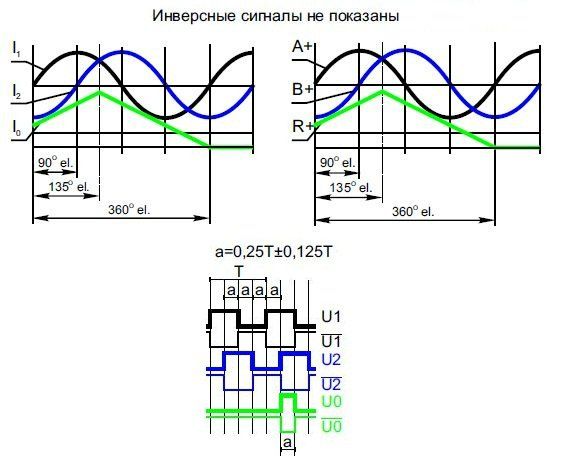

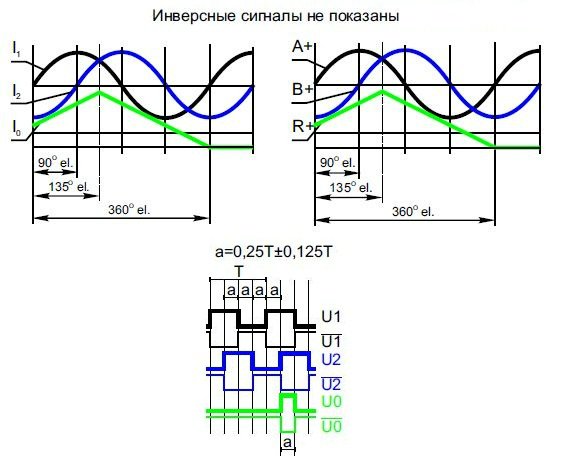

| Вариант исполнения | A36-A~ 11 мкА | A36-AV~ 1 B | A36-F TTL; HTL |
| Напряжение питания (Uп), B | ±5 B ±5% | ±5 B ±5% | ±5 B ±5%; +(10...30) B ±5% |
| Макс. потребляемый ток (без нагрузки), мА | 80 | 120 | 120 |
| Источник света | светодиод | светодиод | светодиод |
| Информационные сигналы |
2 квазисинусоидальные I1 и I2, величиной при нагрузке 1 кОм: I1=7-16 мкА I2=7-16 мкА |
2 квазисинусоидальные A+ и B+ и им инверсные A- и B-, величиной при нагрузке 120 Ом; A=0,6-1,2 B B=0,6-1,2 B. |
прямоугольные U1, U2 и им инверсные U1, U2 с уровнями при токе нагрузки 20 мА: логический 0≤0,5 B при Un=+5B логический 0 ≤ 1,5 B при Un=+(10...30)B логическая 1 ≥ 2,4 B при Un=+5B логическая 1 ≥ (Un-2) B при Un=+(10...30)B |
| Сигнал начала отсчета | 1 квазитреугольный I0 на обороте вала,величиной при нагрузке 1 кОм: I0=2-8 м (полезная часть) | 1 квазитреугольный R+ и ему инверсный R- на оборот вала, величиной при нагрузке 120 Ом; R=0,2-0,8 B (полезная часть) | 1 прямоугольный U0 и ему инверсный U0 на оборот вала в уровнями при токе нагрузки 20 мА: логический 0≤0,5 B при Un=+5B логический 0≤1,5 B при Un=+(10...30)B логическая 1 ≥ 2,4 B при Un=+5B логическая 1 ≥ (Un-2) B при Un=+(10...30)B |
| Макс. частота сигналов, кГц | (-3 дба)≥160 | (-3 дба)≥180 | (160 x k), k- коэффициент интерполяции |
| Направление следования сигналов | I1 опережает I2 (при вращении вала по часовой стрелке смотря со стороны вала) | A+ опережает B+ (при вращении вала по часовой стрелке смотря с какой стороны вала) | U1 опережает U2 (при вращении вала по часовой стрелке смотря со стороны вала) |
| Макс. длительность фронта и среза сигналов, мкс | <0,4 | ||
| Стандартная длина кабеля | 1, без разъема | 1, без разъема | 1, без разъема |
| Максимальная длина кабеля | 5 | 25 | 25 |
