Renishaw OMP400: паспорт и инструкция по эксплуатации
Оптический датчик касания Renishaw OMP400 устанавливают на фрезерные станки и обрабатывающие центры для измерения детали в рабочей зоне и контроля положения инструмента без остановки цикла на ручную выверку. На практике наладчики нередко теряют время, разыскивая паспортные данные — диапазон срабатывания, тип батареи, класс защиты, — потому что документация от производителя написана компактно и не всегда под рукой на площадке. В этом руководстве собраны ключевые параметры из паспорта OMP400, логика работы датчика и практические рекомендации по установке, настройке и обслуживанию.
- Назначение и принцип работы OMP400
- Технические характеристики по паспорту
- Комплектация и маркировка
- Установка и настройка на станке
- Обслуживание: батарея и стилусы
- Типичные неисправности и диагностика
- Сравнение с другими датчиками серии Renishaw
- Заключение
Назначение и принцип работы OMP400
OMP400 — компактный оптический датчик касания (touch probe) производства Renishaw, предназначенный для измерения заготовок непосредственно в рабочей зоне станка. Датчик крепится в шпинделе через посадочный конус или державку и перемещается по осям станка так же, как обычный режущий инструмент. При касании детали наконечником стилуса — сменного щупа с шариком на конце — внутри датчика срабатывает измерительный механизм, формируется триггерный сигнал, и система ЧПУ фиксирует координаты точки касания.
Передача сигнала от датчика к приёмнику происходит по инфракрасному (ИК) каналу — без проводов, что удобно при работе на многоосевых станках и обрабатывающих центрах с автоматической сменой инструмента. Сигнал принимает оптический приёмник — модуль OMI или OMM, установленный в зоне видимости датчика внутри рабочей камеры. Питание OMP400 автономное, от встроенной батареи, поэтому датчик не требует кабельного подключения и хранится в инструментальном магазине наравне с фрезами.
Типовые задачи, которые решает OMP400: привязка нуля детали перед обработкой, контроль размеров после чернового прохода, проверка положения заготовки в приспособлении, измерение износа детали при повторных установах. Подробнее о логике работы контактных систем измерения на станках можно почитать в статье о контактных измерительных системах для станков.
Технические характеристики по паспорту
Ниже приведены основные паспортные параметры OMP400. Конкретные значения по конверсии стилуса, силе срабатывания и допустимой длине оснастки уточняйте по паспорту вашего экземпляра и руководству станка — они могут отличаться в зависимости от модификации и года выпуска датчика.
| Параметр | Значение (типовое) |
|---|---|
| Тип датчика | Оптический (беспроводной, ИК-канал), 3D-измерение |
| Повторяемость срабатывания | ±1 мкм (2σ), уточняйте по паспорту конкретной партии |
| Способ крепления | Посадка в шпиндель через державку или конус, аналогично инструменту |
| Тип стилуса | Резьба M4, сменные наконечники разных длин и материалов |
| Питание | Автономная батарея / аккумуляторная кассета |
| Класс защиты корпуса | IP68 (уточняйте по паспорту для СОЖ и условий эксплуатации) |
| Диапазон рабочей температуры | Уточняйте по руководству станка и паспорту датчика |
Обратите внимание: паспортные значения повторяемости и силы срабатывания напрямую зависят от длины и жёсткости установленного стилуса — чем длиннее стилус, тем ниже фактическая повторяемость измерения. Это стоит учитывать при выборе оснастки под конкретную задачу.
Комплектация и маркировка
В базовую поставку OMP400 входят: корпус датчика с оптическим окном, крепёжная оснастка под конкретный станок, комплект стилусов (в зависимости от заказа), инструмент для настройки силы срабатывания и замены элементов питания, а также паспорт с артикулом и датой калибровки. Маркировка на корпусе включает артикул датчика, серийный номер и год выпуска — эти данные нужны при обращении в сервис или при заказе запасных частей.
Для обслуживания и настройки OMP400 пригодится фирменный набор инструментов Renishaw — он подходит для нескольких моделей датчиков этой линейки, что удобно, если на участке эксплуатируется парк из разных сенсоров.

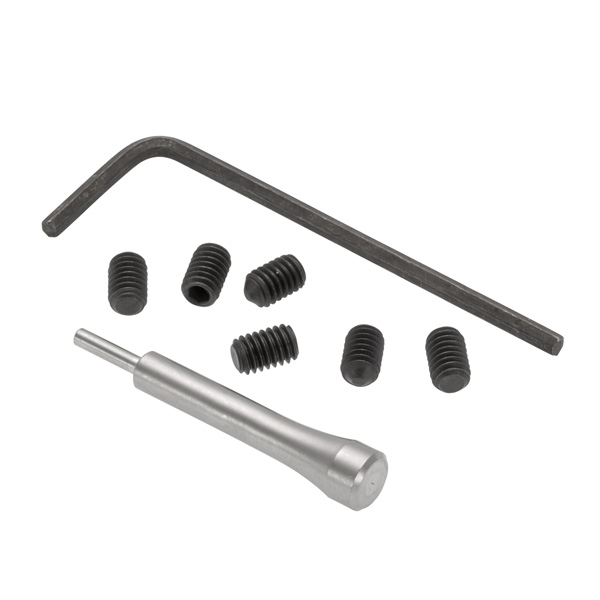

Комплект для настройки силы срабатывания и вскрытия корпуса при замене батареи — используется при плановом обслуживании OMP400.
Установка и настройка на станке
Порядок ввода OMP400 в эксплуатацию обычно включает следующие шаги — точную последовательность и параметры настройки уточняйте по руководству вашего станка и паспорту ЧПУ:
- Установить приёмник (OMI или OMM) в зоне видимости датчика внутри рабочей камеры, обеспечив прямую видимость без препятствий на пути ИК-луча.
- Закрепить датчик в оправке или державке, соответствующей посадочному месту шпинделя, и убедиться в отсутствии люфта.
- Установить стилус нужной длины и материала под конкретную операцию — для стали, алюминия и абразивных материалов подбор наконечника отличается.
- В параметрах ЧПУ задать номер датчика, смещения по осям и калибровочные коэффициенты — обычно это делается через встроенные макросы измерительного цикла.
- Провести калибровку по эталонному кольцу или сфере, чтобы система ЧПУ зафиксировала фактическое положение центра стилуса относительно оси шпинделя.
- Выполнить тестовое измерение на пробной детали и сверить полученные координаты с известными размерами.
Ошибки на этапе установки чаще всего связаны с перекрытием ИК-канала стружкой или охлаждающей жидкостью, а также с неверно заданным номером инструмента датчика в таблице коррекций. Если система ЧПУ не находит нулевую точку после установки датчика, стоит проверить логику референцирования — подробнее об этом в статье «Станок ЧПУ не находит ноль: ошибка референции».
Обслуживание: батарея и стилусы
Основной эксплуатационный расход OMP400 — это элемент питания и сменные стилусы. Батарея разряжается постепенно, и при снижении заряда датчик может подавать сигнал нестабильно или вовсе перестать передавать данные на приёмник. Для датчиков этой серии предусмотрена сменная аккумуляторная кассета — её замена не требует разборки корпуса и занимает несколько минут.

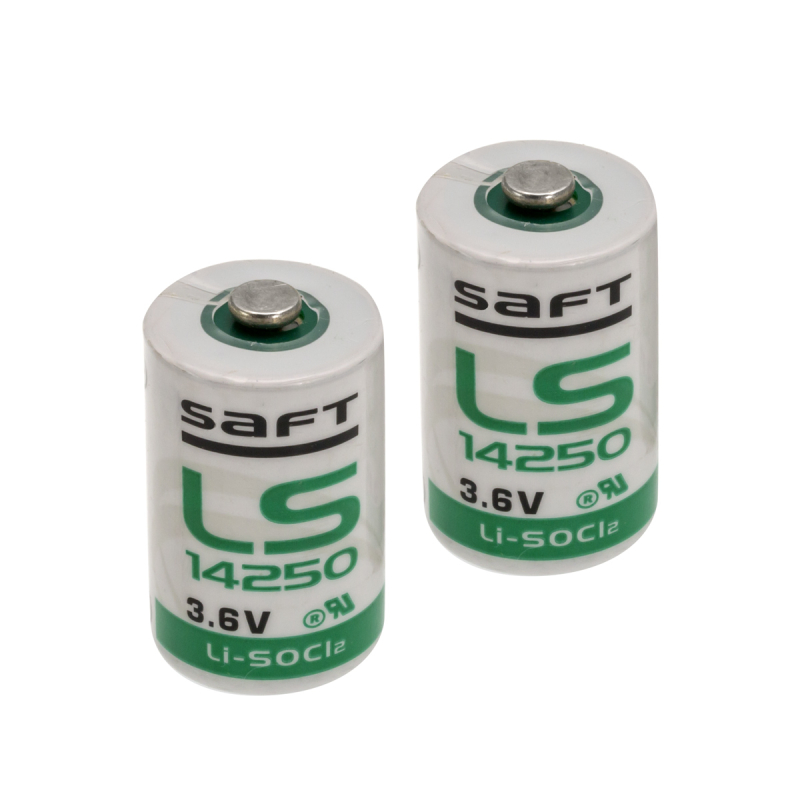

Сменный источник питания для OMP400 — снижает время простоя при плановой замене батареи без разборки корпуса датчика.
Стилус — расходная часть, подверженная механическому износу и деформации при столкновениях. Дисковые и шариковые наконечники выпускаются из разных материалов: серебристой стали, высокоуглеродистой стали и карбида вольфрама — выбор зависит от абразивности материала детали и требуемого ресурса. Для контроля деталей из чугуна и абразивных сплавов практичнее использовать наконечники из карбида вольфрама, для алюминия и стали общего назначения хватает стандартных стальных.
Износостойкий стилус для измерения абразивных материалов — устанавливается на OMP400 и другие датчики с резьбой M4.
Плановое ТО датчика включает проверку целостности стилуса, контроль остаточного заряда батареи и очистку оптического окна от масляного налёта — загрязнённая линза снижает дальность и надёжность передачи сигнала на приёмник.
Типичные неисправности и диагностика
Наиболее частые отказы OMP400 на практике связаны не с самим датчиком, а с внешними факторами — загрязнением оптики, разрядом батареи или механическим повреждением стилуса после столкновения с деталью или оснасткой.
- Датчик не выдаёт сигнал касания. Проверьте заряд батареи, чистоту оптического окна и отсутствие препятствий между датчиком и приёмником.
- Нестабильные показания при повторных измерениях. Причина часто в изношенном или погнутом стилусе — деформация в несколько микрон уже влияет на повторяемость.
- Приёмник теряет сигнал на определённых участках рабочей зоны. Речь может идти о недостаточной дальности ИК-канала или перекрытии луча кожухами и ограждениями.
- Система ЧПУ выдаёт ошибку измерительного цикла. Стоит свериться с параметрами макроса и корректностью заданных смещений датчика в таблице инструментов.
Если стилус погнулся после столкновения, его меняют целиком — попытки выправить наконечник обычно приводят к потере паспортной точности. Подробный разбор этой ситуации есть в статье «Стилус щупа Renishaw погнулся: замена», а общая методика поиска причин отказов датчиков касания — в материале «Ошибки Renishaw: причины неисправности и как устранить».
Сравнение с другими датчиками серии Renishaw
OMP400 — не единственный оптический датчик касания в линейке Renishaw для фрезерных станков и обрабатывающих центров. При выборе модели ориентируются на размер рабочей зоны станка, требования к повторяемости и совместимость с уже установленным приёмником.
| Модель | Особенности | Типовое применение |
|---|---|---|
| OMP40-2 | Компактный корпус, ИК-канал, автономное питание | Станки среднего типоразмера, ограниченное пространство шпинделя |
| OMP400 | Расширенный функционал настройки, совместимость со сменными кассетами питания | Обрабатывающие центры с частой сменой измерительных задач |
| OMP60 | Увеличенный корпус, повышенная механическая прочность | Крупногабаритные станки, тяжёлые условия эксплуатации |
Если на предприятии уже эксплуатируется OMP40-2 и требуется датчик для более крупного станка с усиленным корпусом, стоит рассмотреть OMP60 — он рассчитан на более жёсткие условия работы.

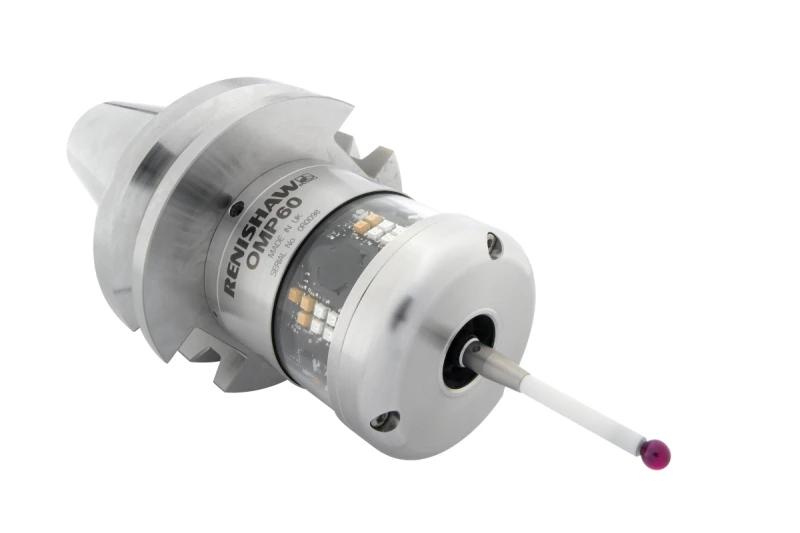

Оптический датчик касания с увеличенным корпусом — альтернатива OMP400 для крупногабаритных обрабатывающих центров.
Полный обзор доступных моделей контактных датчиков и логику выбора между ними можно посмотреть в разделе измерительных датчиков и систем каталога.
FAQ: частые вопросы
Чем OMP400 отличается от OMP40-2?
OMP400 обладает расширенными возможностями настройки и совместим со сменными аккумуляторными кассетами, что упрощает обслуживание. OMP40-2 при этом компактнее и подходит для станков с ограниченным пространством в шпинделе.
Как понять, что пора менять батарею датчика?
Признаки — нестабильная передача сигнала на приёмник или полное отсутствие срабатывания при касании. Рекомендуется менять батарею планово, не дожидаясь полного разряда, ориентируясь на интервал из паспорта датчика.
Можно ли использовать любой стилус с OMP400?
Стилус должен соответствовать резьбе M4 и рекомендациям паспорта по длине и массе — превышение допустимой длины снижает повторяемость измерения и увеличивает риск ложных срабатываний.
Что делать, если приёмник теряет сигнал от датчика в отдельных зонах станка?
Проверьте прямую видимость между датчиком и приёмником — луч не должен перекрываться кожухами, стружкой или охлаждающей жидкостью. Также стоит убедиться, что расстояние не превышает паспортную дальность передачи.
Нужно ли повторно калибровать OMP400 после замены стилуса?
Да, при смене стилуса на другую длину или тип наконечника требуется повторная калибровка по эталонному кольцу или сфере, иначе координаты касания будут смещены на величину разницы геометрии.
Где скачать даташит и руководство
Вы можете скачать официальный даташит и руководство по эксплуатации Renishaw OMP400 на сайте «Эффективное производство».
Скачать паспорт (PDF) Первоисточник: Renishaw
Заключение
Паспорт OMP400 — не формальность, а рабочий документ: в нём зафиксированы допустимая длина стилуса, класс защиты и калибровочные коэффициенты, без которых измерения на станке будут давать систематическую погрешность. Регулярная проверка стилуса, своевременная замена батареи и очистка оптического окна снижают вероятность простоя из-за отказа датчика в разгар производственной смены.
Если нужно уточнить артикул конкретной модификации OMP400, подобрать совместимый стилус или диагностировать нестабильную работу датчика на конкретном станке — обратитесь к специалистам ООО «Эффективное производство»: поможем разобраться с паспортными данными и подобрать корректную замену.
