Heidenhain LC483/LS187C: оптические линейки — обзор и подбор
Точность позиционирования оси станка с ЧПУ напрямую зависит от датчика обратной связи по перемещению — линейной измерительной системы. Когда на шкафу управления появляется ошибка потери позиции или разброс размеров детали растёт без видимой причины, в первую очередь проверяют именно линейку. Heidenhain LC483 и LS187C — два характерных представителя разных семейств: закрытая абсолютная линейка и открытая инкрементальная. Ниже — как они устроены, чем принципиально отличаются и как подобрать замену без ошибок по интерфейсу и длине измерения.
- Принцип работы оптической линейки
- LC483 — закрытая абсолютная линейка
- LS187C — открытая инкрементальная линейка
- Сравнение LC483 и LS187C
- Как подобрать модель для замены
- Монтаж и типичные ошибки эксплуатации
- Признаки неисправности и когда менять
Принцип работы оптической линейки
Линейный датчик перемещения (линейная измерительная система) состоит из шкалы со штриховой решёткой и считывающей головки, которая перемещается вдоль шкалы вместе с суппортом или столом станка. Штрихи нанесены с шагом порядка нескольких микрометров методом фотолитографии на стеклянную или стальную ленту. Считывающая головка формирует два синусоидальных сигнала со сдвигом фазы 90°, по которым электроника определяет направление и величину перемещения с интерполяцией внутри одного периода штриха — это и даёт разрешение в доли микрометра при физическом шаге решётки в разы больше.
По типу выходного сигнала линейки делятся на инкрементальные и абсолютные. Инкрементальная линейка после включения питания не «знает» текущую позицию — стойка ЧПУ должна проехать через референтную метку (или несколько меток кодированной последовательности) для восстановления привязки. Абсолютная линейка передаёт значение позиции сразу после подачи питания по цифровому протоколу — например, EnDat (двунаправленный последовательный интерфейс Heidenhain для передачи абсолютного положения и параметров датчика), поэтому поиск нуля не требуется.
Второе важное деление — по конструктиву: закрытые (защищённые) линейки серии LC/LS с корпусом из алюминиевого профиля и уплотняющей губкой, и открытые линейки без корпуса, где считывающая головка движется прямо над открытой шкалой. Подробнее о принципах измерения перемещений и типах датчиков можно посмотреть в отдельном материале про датчики линейных перемещений.
LC483 — закрытая абсолютная линейка
LC483 относится к семейству закрытых абсолютных линеек Heidenhain LC 400 для промышленного применения на фрезерных, токарных и шлифовальных станках. Шкала и считывающая головка размещены в закрытом алюминиевом профиле с уплотняющей губкой, что защищает измерительную систему от стружки, СОЖ (смазочно-охлаждающей жидкости) и пыли — важное отличие от открытых систем, которые ставят только в чистых зонах или с дополнительным кожухом.
Ключевая особенность LC483 — абсолютное измерение положения по интерфейсу EnDat 2.2. После включения питания стойка ЧПУ сразу получает координату оси без обязательного прохода через референтные метки, что сокращает цикл запуска станка и снижает риск ошибок позиционирования после аварийного отключения питания. Диапазоны измеряемой длины у линеек этого семейства — от коротких, порядка 140 мм, до нескольких метров; точное значение для конкретного экземпляра указывают на заводской табличке и уточняют по паспорту.
Заказ линейки на замену выполняется строго по заводскому номеру и обозначению на корпусе — модели различаются длиной измерения, вариантом крепления и разрядностью интерполяции, а внешне корпуса могут быть визуально идентичны.
Закрытая абсолютная линейка того же семейства, что и LC483 — рассматривается как вариант при подборе по посадочным размерам и длине измерения.

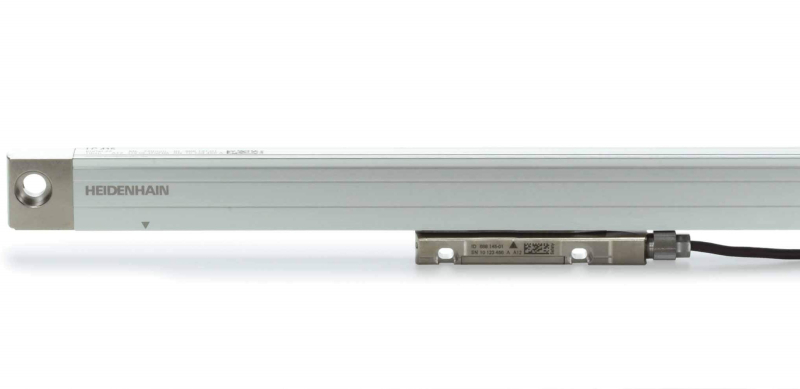

Актуальная модель на замену LC483 при выходе оригинала из производства — сохраняет закрытый корпус и абсолютное измерение по EnDat.
LS187C — открытая инкрементальная линейка
LS187C — представитель открытых линеек серии LS 100/LS 400 с инкрементальным выходом. Шкала здесь не закрыта корпусом, а закреплена непосредственно на станине, считывающая головка перемещается над ней на воздушном зазоре без механического контакта. Это даёт более компактную установку в тех узлах, где закрытый профиль LC-серии физически не помещается, но требует чистой зоны монтажа или отдельного защитного кожуха — открытая шкала уязвима к попаданию стружки и СОЖ.
Выходной сигнал — инкрементальный, синусоидальный (1 VPP, размах сигнала около 1 вольта peak-to-peak — стандартный аналоговый интерфейс Heidenhain для передачи в блок интерполяции стойки ЧПУ). После включения питания станок обязан пройти цикл поиска референтной метки, прежде чем начнёт обработку — это нормальная особенность инкрементальных систем, а не признак неисправности.
Литера «C» в обозначении указывает на конкретную модификацию по длине шкалы и типу референтных меток — при заказе сверяйте полное обозначение с заводской табличкой, а не ограничивайтесь общим названием серии.
Базовая модель серии LS 187 — открытая инкрементальная линейка для установки на станину станка с известным ходом оси.
Сравнение LC483 и LS187C
Обе линейки решают одну задачу — измерение линейного перемещения оси, но применяются в разных условиях монтажа и разной архитектуре канала обратной связи. Сводная таблица показывает ключевые отличия для выбора при проектировании модернизации или подборе аналога.
| Параметр | LC483 | LS187C |
|---|---|---|
| Тип измерения | Абсолютное | Инкрементальное |
| Конструктив | Закрытый профиль | Открытая шкала |
| Интерфейс к стойке | EnDat (цифровой) | 1 VPP (аналоговый синусоидальный) |
| Поиск нуля после включения | Не требуется | Требуется проход референтной метки |
| Защита от загрязнения | Встроенная (уплотняющая губка) | Требует чистой зоны или кожуха |
| Типичное применение | Оси с частым отключением питания, малое пространство под кожух | Станки с постоянным включением, чистая рабочая зона |
Практический вывод: если станок часто обесточивают (например, по требованиям электробезопасности цеха или для экономии) и важно исключить время на поиск референтных меток при каждом пуске — предпочтительна абсолютная линейка вроде LC483. Если конструкция узла позволяет держать зону измерения в чистоте, а бюджет модернизации ограничен, открытая инкрементальная линейка серии LS может быть более экономичным вариантом.
Как подобрать модель для замены
Подбор линейки на замену — это не поиск «похожей по фото» модели, а сверка нескольких параметров одновременно, иначе новый датчик физически не встанет на посадочное место или не совместится с интерфейсом привода стойки ЧПУ.
- Полное заводское обозначение и серийный номер — указаны на шкале линейки и в паспорте станка; сокращённое название серии (LC483, LS187) без суффиксов недостаточно для точного заказа.
- Длина измерения — должна соответствовать реальному ходу оси с запасом на монтажные допуски, а не номинальному размеру станка.
- Тип выхода и интерфейс — EnDat, 1 VPP или TTL (цифровой сигнал прямоугольной формы) должны совпадать с тем, что принимает вход привода или платы интерполяции стойки.
- Тип крепления и разъём кабеля — различаются по сериям и годам выпуска, разъём и длина кабеля также сверяются отдельно.
- Абсолютная или инкрементальная система — переход с инкрементальной на абсолютную линейку (или наоборот) требует пересмотра параметров канала обратной связи в параметрах привода, это не механическая замена «один в один».
Если оригинальная модель снята с производства, производитель, как правило, предлагает актуальный аналог с сохранением ключевых характеристик — так, для LC483 таким аналогом выступает более новая линейка LC 485. Полную методику выбора и замены линейных датчиков Heidenhain, включая расшифровку маркировки, разбираем в статье линейные датчики Heidenhain: подбор и замена.
Ещё один вариант из семейства закрытых абсолютных линеек для сверки при подборе по длине измерения и типу крепления.
Монтаж и типичные ошибки эксплуатации
Даже правильно подобранная линейка теряет точность при нарушении монтажа. Основные требования и типовые ошибки:
- Параллельность оси перемещения — линейку выставляют строго параллельно направлению движения стола или суппорта; перекос вызывает циклическую погрешность и повышенный износ считывающей головки.
- Зазор считывающей головки у открытых систем (LS-серия) — выставляется по шаблону производителя, отклонение от нормы искажает амплитуду сигнала 1 VPP и снижает точность интерполяции.
- Радиус изгиба кабеля — соединительный кабель линейки чувствителен к резким перегибам, особенно в местах прохода через кабель-канал; повреждение экрана кабеля — частая причина сбойных отсчётов, внешне похожих на неисправность самого датчика.
- Механическая защита закрытых линеек — уплотняющая губка требует периодической проверки на порезы и износ; при повреждении внутрь профиля попадает стружка и СОЖ, что выводит из строя оптику.
- Экранирование и заземление — общая ошибка при модернизации станков сторонними подрядчиками, приводящая к наводкам на аналоговый сигнал 1 VPP и «дребезгу» показаний позиции.
Периодическая калибровка и проверка точности хода оси — отдельная задача, для которой в компании доступна услуга проверки и повышения точности станков, а также диагностика и ремонт промышленного оборудования при выявленных отказах измерительной системы.
Признаки неисправности и когда менять
Линейная измерительная система редко выходит из строя мгновенно — чаще признаки нарастают постепенно, и их можно поймать на плановом обслуживании раньше, чем произойдёт аварийная остановка станка.
- Периодическая ошибка позиционирования, которая проявляется на определённом участке хода оси, а не по всей длине — часто указывает на локальное загрязнение или повреждение шкалы.
- Разброс размеров обработанной детали при стабильно исправном приводе и ШВП (шарико-винтовой передаче) — стоит проверить в первую очередь линейку, а не механику. Подробнее о признаках износа механической передачи — в статье про шарико-винтовую передачу.
- Аварийные сообщения об ошибке референцирования у инкрементальных систем — не всегда означают отказ линейки, часто это загрязнение зоны референтной метки.
- Механический люфт или потёртости на защитной губке закрытого профиля — визуальный признак, что ресурс уплотнения на исходе даже при формально исправном сигнале.
- Полное отсутствие сигнала или постоянная ошибка обрыва линии — обычно связаны с повреждением кабеля, разъёма или самой считывающей головки; требуется диагностика мультиметром и осциллографом сигнала непосредственно на разъёме привода.
Дополнительный вариант для оценки состояния измерительного канала оси и точности станка в целом — независимая проверка с помощью лазерных систем калибровки, о которых рассказано в материале про лазерную калибровку станков и координатно-измерительных машин.
FAQ: частые вопросы
Чем принципиально отличаются LC483 и LS187C?
LC483 — закрытая абсолютная линейка с интерфейсом EnDat, не требующая поиска нуля после включения питания. LS187C — открытая инкрементальная линейка с аналоговым сигналом 1 VPP, которой нужен проход через референтную метку при каждом пуске.
Можно ли заменить закрытую линейку на открытую без переделки узла?
Нет. Открытая и закрытая линейки различаются посадочным местом, способом крепления и требованиями к защите от загрязнения, поэтому такая замена требует пересмотра конструкции монтажного узла, а не только подбора датчика.
Как узнать точную модель линейки, установленной на станке?
Полное обозначение и серийный номер указаны на корпусе или шкале линейки, а также в паспорте станка. По сокращённому названию серии точный заказ невозможен — нужны данные заводской таблички.
LC483 снят с производства, чем его заменить?
Производитель предлагает актуальный аналог с сохранением конструктива и интерфейса EnDat — модель LC 485. Перед заказом стоит сверить длину измерения и тип крепления с оригиналом.
Почему после включения станка с линейкой LS187C нужно искать ноль?
Это особенность инкрементальных систем: они не хранят абсолютную позицию при выключенном питании и определяют текущую координату только после прохода через референтную метку на шкале.
Заключение
LC483 и LS187C — представители двух разных подходов к измерению линейного перемещения: закрытая абсолютная система с цифровым интерфейсом EnDat и мгновенной привязкой после включения питания против открытой инкрементальной линейки с аналоговым сигналом 1 VPP и обязательным циклом поиска референтной метки. Выбор между ними определяется условиями монтажа, требованиями к времени пуска станка и бюджетом модернизации, а при замене вышедшей из строя линейки решающее значение имеют точное заводское обозначение, длина измерения и тип интерфейса.
Если нужно точно определить модель установленной на станке линейки, подобрать актуальный аналог снятого с производства датчика или провести диагностику измерительного канала — обратитесь к специалистам ООО «Эффективное производство»: поможем подобрать корректную замену по паспортным данным станка и проверим совместимость с приводом до отправки заказа.
