Аналоги Renishaw TS27R: чем заменить датчик наладки инструмента
Контактный датчик наладки инструмента TS27R производства Renishaw стоит на тысячах фрезерных станков и обрабатывающих центров по всему миру — от компактных вертикальных станков до крупных горизонтальных центров. Когда датчик выходит из строя, повреждён столкновением или снят с производства, перед службой главного механика встаёт вопрос: искать точно такой же по артикулу или подобрать замену. В этой статье разберём принцип работы TS27R, какие модели можно рассматривать как аналог, и на какие параметры смотреть при подборе, чтобы не получить датчик, несовместимый с интерфейсом станка.
- Что такое TS27R и для чего он нужен
- Принцип работы контактного датчика наладки инструмента
- Когда встаёт вопрос о замене
- Аналоги в линейке Renishaw
- Сравнение TS27R с другими моделями
- Как подобрать замену без ошибок
- Типичные ошибки при замене
- Заключение
Что такое TS27R и для чего он нужен
TS27R — компактный контактный датчик касания инструмента, устанавливаемый в рабочей зоне станка на стойке или откидном кронштейне. Его задача — измерить фактическую длину и диаметр установленного в шпиндель инструмента и передать результат в систему ЧПУ для автоматической коррекции. Это исключает ручной ввод коррекций оператором и снижает риск брака из-за неточного вылета фрезы или резца.
Датчик применяется на обрабатывающих центрах с автоматической сменой инструмента (ATC), где после каждой смены нужно оперативно проверить размеры нового инструмента. TS27R работает по принципу измерения касания: подвижный щуп с наконечником (стилусом) отклоняется при контакте с режущей кромкой, и внутренний механизм формирует сигнал остановки оси.
Подробнее о разновидностях контактных измерительных систем и их применении в производстве можно прочитать в статье о контактных измерительных системах для производственных станков.
Принцип работы контактного датчика наладки инструмента
Внутри корпуса TS27R установлен кинематический механизм — три опоры, на которых удерживается подвижная платформа со стилусом. При касании инструментом поверхности стилуса платформа смещается на микроны, контакт размыкается, и датчик генерирует бинарный сигнал в контроллер ЧПУ. Момент размыкания фиксируется с высокой повторяемостью, обычно в пределах ±1 мкм для одного направления касания — точное значение уточняйте по паспорту конкретного экземпляра.
Сигнал от датчика передаётся на стойку ЧПУ проводным способом или через интерфейс. Для TS27R используется, как правило, проводное соединение или интерфейс HSI (Hard-wired Signal Interface) — модуль, преобразующий сигнал касания в формат, понятный конкретной системе управления (Fanuc, Siemens, Heidenhain и другие). Именно тип интерфейса — первое, на что нужно смотреть при подборе замены, а не только модель самого датчика.
- Стилус — сменная часть, контактирующая с инструментом; изнашивается или гнётся при столкновениях.
- Измерительный модуль — кинематика и электроника, формирующая сигнал.
- Интерфейсный блок — согласует сигнал датчика с входами стойки ЧПУ.
Про повреждения и деформацию стилуса, а также про порядок его замены — в отдельном материале: стилус щупа Renishaw погнулся — замена.
Когда встаёт вопрос о замене
Причины, по которым служба эксплуатации ищет альтернативу оригинальному TS27R, обычно сводятся к нескольким сценариям:
- Механическое повреждение после столкновения инструмента с датчиком — деформация стилуса или корпуса.
- Плановая замена по выработке ресурса — контактная кинематика изнашивается, повторяемость измерений постепенно снижается.
- Датчик снят с производства или срок поставки оригинала неприемлемо большой для остановленного станка.
- Модернизация станка — переход на другую систему ЧПУ или изменение компоновки рабочей зоны.
Если станок простаивает из-за неисправного датчика, экономика простоя часто перевешивает разницу в цене между экспресс-поставкой оригинала и аналогом с наличием на складе. Про расчёт стоимости простоя из-за одного вышедшего из строя датчика можно почитать в статье простой станка ЧПУ из-за датчика — экономика замены.
Аналоги в линейке Renishaw
Прежде чем искать сторонние бренды, стоит рассмотреть соседние модели самой линейки Renishaw — они совместимы по логике работы и во многих случаях по посадочным размерам или интерфейсу.

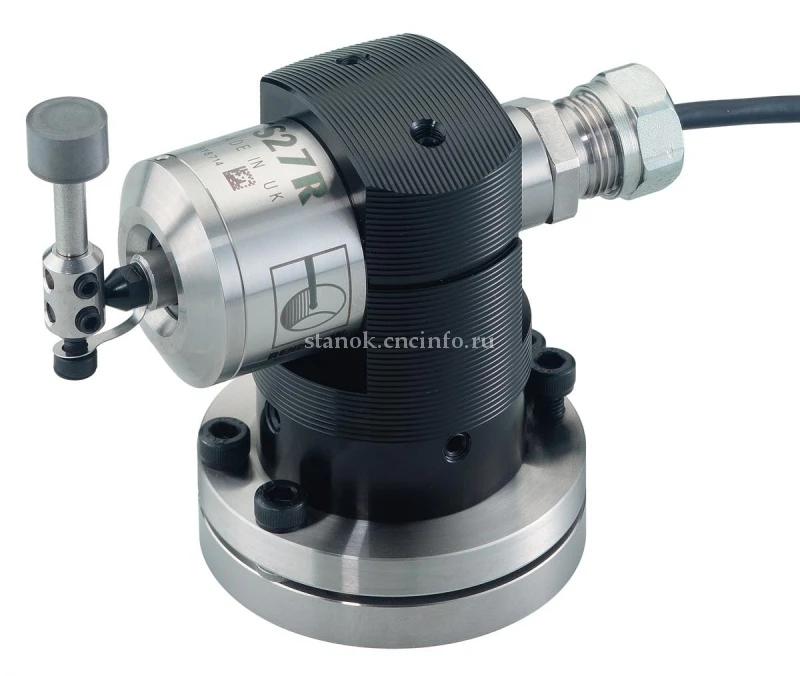

Базовая модель TS27R — точка отсчёта при подборе замены: сравнивайте характеристики аналога именно с этим исполнением.

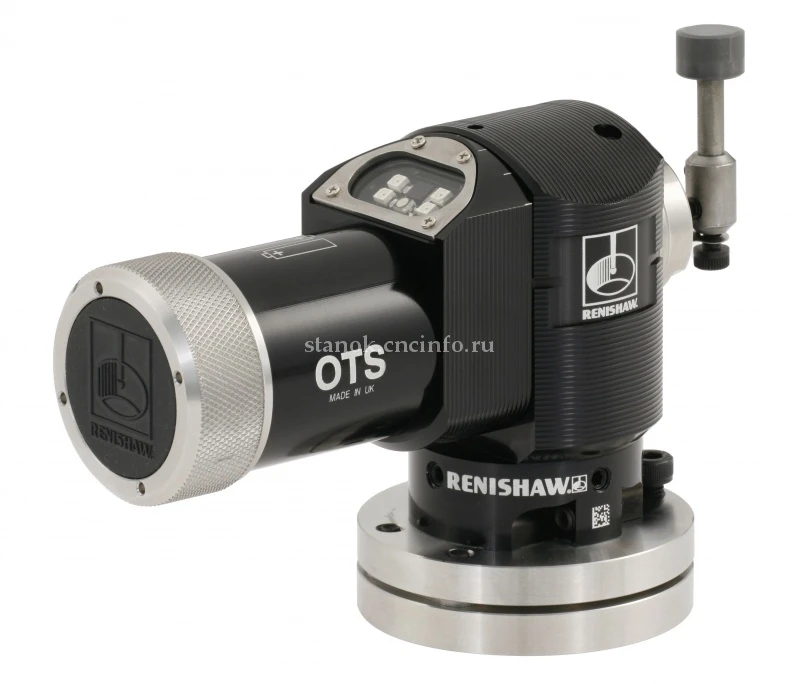

OTS (Optical Tool Setting) — датчик оптического типа, не требующий физического контакта инструмента с наконечником в момент измерения диаметра, что снижает износ режущей кромки и самого датчика при частых циклах наладки. Подходит там, где важно измерять миниатюрный или хрупкий инструмент без риска его повредить касанием.
Бесконтактное измерение инструмента лучом — вариант для случаев, когда контактный принцип TS27R не подходит по условиям обработки.

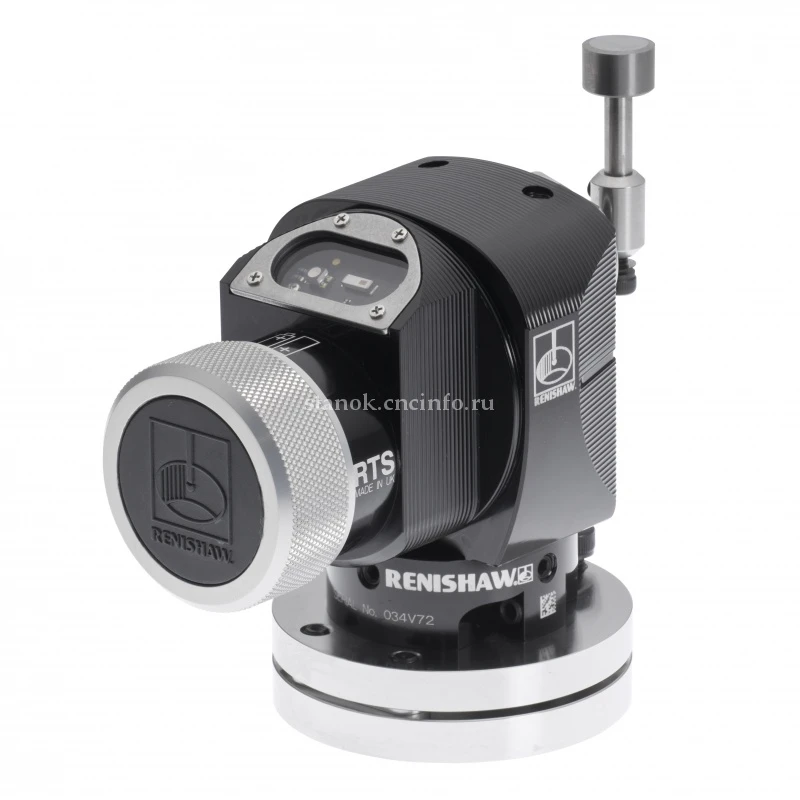

RTS (Renishaw Tool Setting) — компактный контактный датчик, конструктивно близкий к TS27R, но с иным вариантом крепления и меньшими габаритами. Рассматривается как замена там, где важно уменьшить занимаемое место в рабочей зоне без потери принципа контактного измерения.
Контактный датчик уменьшенных габаритов — рассматривается как замена TS27R при ограниченном пространстве в рабочей зоне станка.

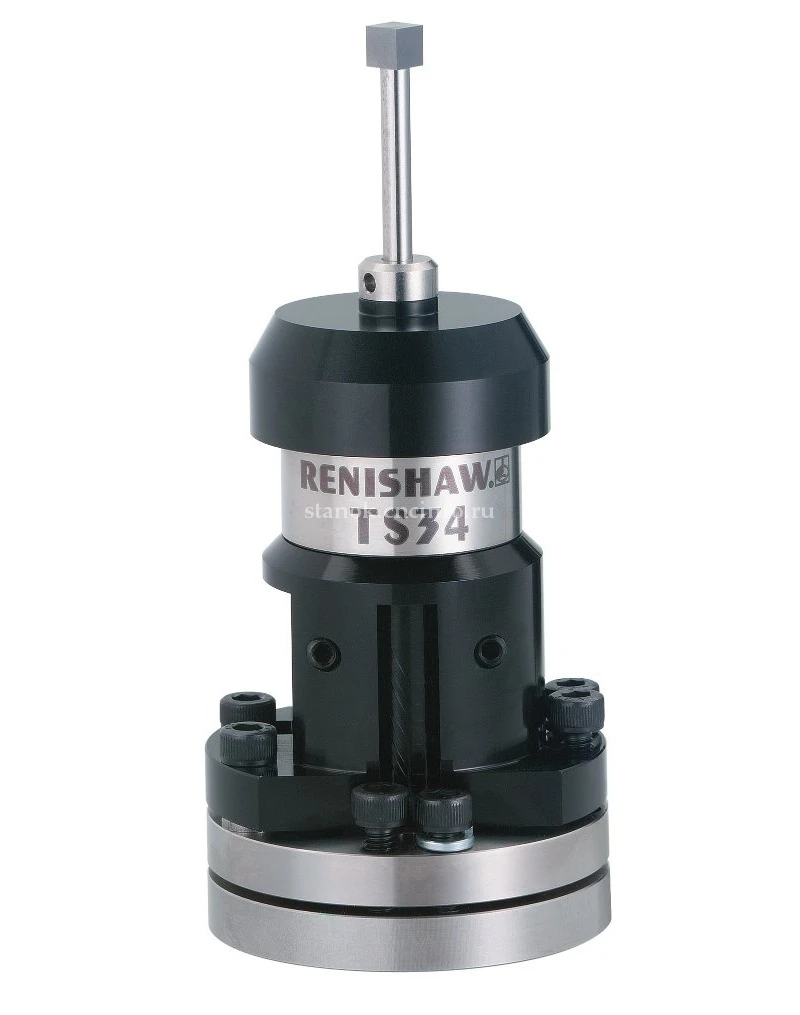

TS34 — датчик с расширенным диапазоном срабатывания и другой кинематикой опор, часто применяется на станках с более крупным инструментом или в условиях повышенной загрязнённости рабочей зоны стружкой и СОЖ.
Датчик для тяжёлых условий эксплуатации — альтернатива TS27R там, где важна устойчивость к загрязнению и крупному инструменту.
Также существует исполнение TS27R с квадратным стилусом и интерфейсом HSI, а также вариант без стилуса — для станков, где нужен нестандартный наконечник под конкретную геометрию инструмента. Такие исполнения не всегда очевидны при заказе, поэтому перед покупкой стоит сверить со службой снабжения, какая версия стояла на станке изначально.
Сравнение TS27R с другими моделями
| Модель | Принцип измерения | Габариты | Типичное применение |
|---|---|---|---|
| TS27R | Контактный | Средние | Универсальные фрезерные станки и обрабатывающие центры |
| OTS | Оптический (луч) | Зависит от исполнения | Хрупкий или миниатюрный инструмент, частая наладка |
| RTS | Контактный | Уменьшенные | Ограниченное пространство в рабочей зоне |
| TS34 | Контактный | Увеличенные | Тяжёлые условия, крупный инструмент, загрязнённая среда |
Данные в таблице приведены в общем виде — точные габаритные и метрологические параметры конкретного экземпляра уточняйте по паспорту изделия или по руководству станка.
Если вопрос стоит не только про сам датчик наладки инструмента, но и про измерительный щуп детали, полезно ознакомиться со статьёй TS27R vs OMP40-2 — какой щуп выбрать, где разбирается разница между задачами наладки инструмента и измерения детали.
Как подобрать замену без ошибок
Подбор аналога — это не столько поиск похожего внешне корпуса, сколько сверка нескольких технических параметров, от которых зависит, заработает ли датчик со штатным контроллером станка:
- Тип интерфейса. Проводной сигнал, оптическая передача или радиоканал — датчик должен физически совпадать с тем, что принимает приёмный модуль или интерфейсный блок станка.
- Тип срабатывания. Контактный (кинематический) или оптический принцип — влияет на то, какие инструменты можно измерять без риска повреждения кромки.
- Габариты и способ крепления. Посадочное место, резьба крепления, длина кронштейна — если аналог физически не встанет на штатное крепление, потребуется доработка или переходник.
- Совместимость с ЧПУ. Стойка Fanuc, Siemens или Heidenhain по-разному обрабатывает сигнал датчика — уточняйте, поддерживает ли конкретная прошивка станка выбранную модель или потребуется настройка параметров.
- Наличие стилуса нужной геометрии. Для нестандартного инструмента может понадобиться удлинённый или изогнутый стилус — уточняйте комплектацию отдельно от корпуса датчика.
Расходную часть — стилусы — стоит заказывать отдельно и с запасом, так как именно они чаще всего страдают при столкновениях:
Сменный наконечник для датчика TS27R — заказывается отдельно от корпуса и позволяет продлить срок службы всей измерительной сборки.
Если станок использует не только датчик наладки инструмента, но и щуп для измерения детали, при выборе поставщика удобно сразу свериться с общим обзором производителей контактных щупов — Renishaw, Blum, Marposs, Hexagon, чтобы понимать, какие бренды в принципе рассматривать как альтернативу.
Типичные ошибки при замене
- Заказ по названию без сверки артикула. Модели TS27R выпускаются в нескольких исполнениях — с квадратным и круглым стилусом, с интерфейсом HSI и без него. Разные исполнения не взаимозаменяемы напрямую.
- Игнорирование настройки параметров ЧПУ после замены. Даже совместимый по интерфейсу датчик может требовать корректировки параметров чувствительности и логики срабатывания в контроллере — без этого возможны ложные срабатывания или их отсутствие.
- Экономия на калибровке после установки. Новый датчик — даже оригинальный — требует проверки повторяемости измерений перед вводом в постоянную эксплуатацию.
- Установка аналога без проверки на реальном инструменте. Перед массовым использованием стоит протестировать датчик на нескольких типоразмерах фрез, чтобы исключить систематическую погрешность.
Подробный разбор порядка проверки точности после установки или ремонта датчика — в статье калибровка щупа Renishaw — точность измерений. А если стоит вопрос, оправдан ли переход на неоригинальный датчик вообще, полезно заранее прочитать материал оригинал или аналог — щуп, датчик ЧПУ, стоит ли экономить.
FAQ: частые вопросы
Можно ли поставить датчик OTS вместо TS27R на тот же станок без доработки?
Нет, напрямую это сделать нельзя. OTS работает по оптическому принципу и требует своего интерфейса и настройки логики измерения, поэтому переход на него — это фактически модернизация узла наладки инструмента, а не прямая замена.
Как понять, какое именно исполнение TS27R установлено на станке?
Проще всего свериться с паспортом станка или найти маркировку на корпусе датчика — исполнения различаются по типу стилуса и наличию интерфейса HSI. При заказе аналога эту информацию стоит уточнить заранее.
Нужно ли перенастраивать стойку ЧПУ после замены датчика на аналог?
В большинстве случаев да. Даже совместимый по интерфейсу датчик может иметь другую чувствительность срабатывания, поэтому параметры контроллера рекомендуется проверить и при необходимости скорректировать.
Что делать, если оригинальный TS27R снят с производства?
Рассмотреть текущие модели той же линейки — RTS или TS34 — либо аналог другого производителя с совместимым интерфейсом. Итоговый выбор зависит от системы ЧПУ станка и условий эксплуатации.
Как часто нужно менять стилус датчика, если станок работает без столкновений?
Стилус изнашивается постепенно даже без аварийных касаний, поэтому его состояние стоит проверять в рамках планового ТО и менять при появлении люфта или отклонений в повторяемости измерений.
Заключение
TS27R остаётся одним из самых востребованных датчиков наладки инструмента именно благодаря своей универсальности и совместимости с широким кругом систем ЧПУ. Замена на аналог из той же линейки Renishaw — OTS, RTS или TS34 — обычно проходит без серьёзных доработок станка, но требует внимательной сверки интерфейса, крепления и параметров стойки перед заказом.
Если не уверены, какое именно исполнение датчика стояло на вашем станке, или нужна помощь с подбором аналога по артикулу и настройкой после установки — обратитесь к специалистам ООО «Эффективное производство»: поможем определить совместимую замену и проверить работоспособность системы после монтажа.
