Плата Yaskawa JANCD-NCP02: назначение и диагностика
Плата JANCD-NCP02 — один из ключевых модулей контроллера промышленных роботов Yaskawa Motoman. Когда на пульте программирования появляется алармы связи с ЦП, робот теряет позиционирование или контроллер вовсе не проходит стадию загрузки, в первую очередь проверяют именно этот модуль. Проблема в том, что симптомы отказа NCP02 легко спутать с неисправностью сервоусилителя, кабеля энкодера или блока питания, а бездумная замена платы вслепую стоит дорого и не гарантирует результата. В этом материале — устройство платы, типичные отказы и порядок диагностики, который позволяет отделить проблему процессорного модуля от смежных узлов.
- Назначение платы JANCD-NCP02 в архитектуре контроллера
- Устройство и основные интерфейсы
- Ревизии NCP02 и отличия от соседних плат серии NCP
- Типичные неисправности и их симптомы
- Порядок диагностики
- Замена платы и восстановление параметров
- Эксплуатация и профилактика
- Заключение
Назначение платы JANCD-NCP02 в архитектуре контроллера
JANCD-NCP02 — процессорная плата (CPU board) системы управления контроллеров роботов Yaskawa Motoman линейки NX100 и близких к ней по архитектуре. На плате исполняется управляющая программа робота, рассчитывается интерполяция траектории по осям, формируются командные значения для сервоусилителей и обрабатываются сигналы обратной связи от энкодеров приводов. Фактически это «мозг» контроллера: остальные платы шкафа — платы ввода-вывода, платы связи с сервоусилителями, платы источника питания — работают под управлением NCP02 и обмениваются с ней данными по внутренней шине.
Помимо вычислительных задач, плата хранит рабочие параметры системы, точки траекторий, калибровочные данные и конфигурацию оборудования в энергозависимой памяти SRAM (Static RAM — статическое ОЗУ, сохраняющее данные только при постоянном питании). Для удержания содержимого SRAM при выключенном контроллере на плате установлена батарея, и её разряд — одна из самых частых причин обращения по этому узлу.
Устройство и основные интерфейсы
Конструктивно NCP02 выполнена как многослойная печатная плата с установленным процессором, микросхемами SRAM и flash-памяти для хранения системного ПО, а также разъёмами для подключения к объединительной панели (backplane) шкафа контроллера. На плате обычно предусмотрены:
- разъём батареи резервного питания SRAM;
- интерфейс связи с платами ввода-вывода и сервоусилителями по внутренней шине контроллера;
- разъёмы для подключения пульта программирования и внешних устройств диагностики;
- слот или отдельная область памяти под системную прошивку и параметры калибровки осей;
- светодиодные индикаторы состояния, по которым можно предварительно оценить режим работы платы без подключения ПК.
Точное расположение разъёмов, назначение перемычек и коды индикации различаются между ревизиями платы и версией контроллера, поэтому перед вмешательством в схему стоит свериться с руководством конкретной модели шкафа управления.
Ревизии NCP02 и отличия от соседних плат серии NCP
В линейке процессорных плат Yaskawa встречаются модификации NCP01, NCP02, NCP03 и другие — они относятся к разным поколениям контроллеров и не всегда взаимозаменяемы. Различия касаются производительности процессора, объёма памяти, поддерживаемого количества управляемых осей и версии системного ПО, с которым плата совместима.
| Параметр | Что уточнять при подборе платы |
|---|---|
| Совместимость с контроллером | Модель шкафа управления (например, NX100 и её модификации) и версия системного ПО |
| Версия прошивки | Соответствие версии ПО на плате и в контроллере — уточняйте по руководству станка |
| Состояние батареи SRAM | Дата установки батареи и остаточное напряжение перед заменой платы |
| Ревизия платы | Маркировка на корпусе платы, номер партии |
| Количество управляемых осей | Конфигурация робота и число сервоприводов в системе |
Замена платы на визуально похожую, но другой ревизии, — частая причина повторных аварий уже после ремонта: контроллер загружается, но выдаёт ошибки несовместимости параметров или не видит часть осей.
Типичные неисправности и их симптомы
Отказы NCP02 обычно проявляются одним из следующих способов:
- Контроллер не проходит загрузку — зависает на начальном экране или не инициализирует систему, индикаторы платы сигнализируют аварийное состояние.
- Потеря параметров и точек траектории — после отключения питания робот «забывает» откалиброванные позиции. Чаще всего это указывает на разряд батареи SRAM, а не на отказ самой платы.
- Аварии связи с осями — контроллер не получает сигналы обратной связи от энкодеров приводов, хотя кабели и сервоусилители исправны.
- Нестабильная работа — случайные перезагрузки, зависания программы, ошибки, не привязанные к конкретному узлу механики.
- Полный отказ платы — контроллер не реагирует на включение питания, индикаторы не загораются.
Похожую картину дают неисправности блока питания шкафа, обрыв в кабелях связи с осями или отказ сервоусилителя, поэтому диагностику стоит вести последовательно, а не заменять плату по первому подозрению.
Порядок диагностики
Прежде чем заказывать плату, рекомендуется пройти по следующей последовательности проверок:
- Зафиксировать точный код аварии на пульте программирования — журнал ошибок контроллера обычно указывает, какая подсистема сообщила о сбое.
- Проверить напряжение батареи резервного питания SRAM мультиметром без отключения основного питания контроллера, если это допускает конструкция шкафа.
- Осмотреть плату визуально: следы перегрева, вздутые конденсаторы, окисление разъёмов, механические повреждения дорожек.
- Проверить питающие напряжения на входе платы — просадка или отсутствие напряжения питания часто маскируется под отказ процессорного модуля.
- Проверить целостность и правильность подключения кабелей связи между NCP02, платами ввода-вывода и сервоусилителями.
- При наличии диагностического ПО производителя — считать журнал системных событий и коды внутренних тестов платы.
Если после проверки батареи, питания и кабелей симптом сохраняется, а код аварии стабильно указывает на процессорный модуль, — плату целесообразно менять на заведомо исправную. Схожий подход применим и к диагностике смежных узлов сервосистемы, о которой подробнее рассказано в материале о том, что такое сервоусилитель ЧПУ и как он работает.
Замена платы и восстановление параметров
После установки новой или отремонтированной платы NCP02 система обычно требует восстановления параметров: калибровки нулевых точек осей, точек траектории программ и настроек конфигурации оборудования. Часть этих данных можно восстановить из резервной копии, если она делалась ранее, часть — потребует повторной калибровки робота на месте.
При работе с сервосистемой робота или станка полезно иметь под рукой информацию о совместимых сервоприводах и контроллерах — это упрощает подбор при комплексной модернизации шкафа управления.
Контроллер робота с аналогичной по логике архитектурой: центральный процессорный модуль управляет осями, обрабатывает обратную связь и хранит параметры в энергозависимой памяти с батарейным резервом.
Иллюстрирует, как со сменой поколения контроллера меняются процессорный модуль, объём памяти и набор поддерживаемых осей — тот же принцип применим к линейке плат NCP у Yaskawa.
Эксплуатация и профилактика
Большую часть аварийных остановок из-за NCP02 можно предупредить регламентным обслуживанием:
- менять батарею резервного питания SRAM по графику, не дожидаясь аварийного сообщения о разряде — потеря параметров при полном разряде батареи восстанавливается дольше, чем плановая замена;
- делать резервные копии параметров и программ робота после каждой значимой настройки;
- следить за температурным режимом шкафа управления — перегрев ускоряет деградацию электролитических конденсаторов на плате;
- исключать попадание пыли и стружки в шкаф через неплотные уплотнения дверей и кабельных вводов;
- периодически проверять контакты разъёмов платы на окисление, особенно на производствах с СОЖ и повышенной влажностью.
Для полноты картины при обслуживании сервосистемы стоит проверять и обратную связь с приводами — методика во многом пересекается с диагностикой, описанной в материале об ошибках чтения энкодера. Также полезно иметь представление о совместимых сервоприводах на случай, если авария окажется не в плате, а в приводном тракте.

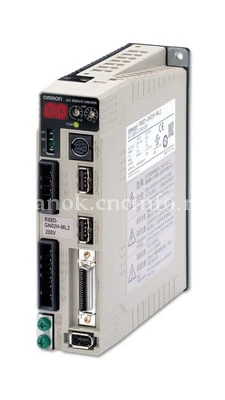

Если после диагностики выясняется, что проблема не в процессорной плате, а в приводном тракте, стоит проверить и сам сервоусилитель, который получает командные сигналы от контроллера.

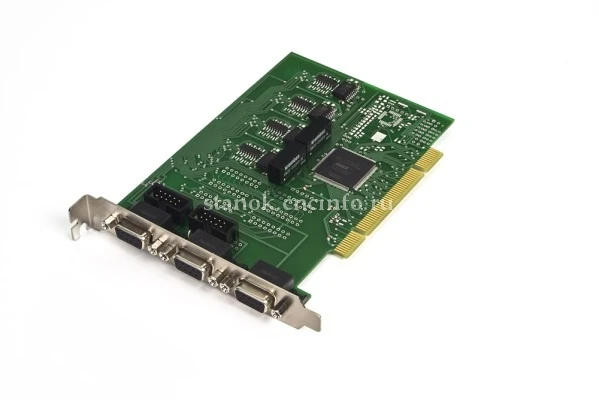

Интерфейсная плата для приёма сигналов от датчиков положения — полезна при стендовой проверке трактов обратной связи, когда нужно исключить проблему на стороне энкодера, а не процессорного модуля.
FAQ: частые вопросы
За что отвечает плата JANCD-NCP02 в контроллере робота Yaskawa?
Это процессорный модуль контроллера — он выполняет управляющую программу, рассчитывает интерполяцию траектории по осям и обрабатывает сигналы обратной связи от энкодеров приводов.
Почему после замены батареи робот всё равно теряет калибровку?
Если параметры и точки траектории уже были потеряны из-за разряда батареи до её замены, восстановить их автоматически нельзя — нужна повторная калибровка или загрузка резервной копии.
Можно ли поставить плату другой ревизии NCP вместо NCP02?
Только если ревизия совместима с моделью контроллера и версией системного ПО — иначе система либо не загрузится, либо покажет ошибки несовместимости параметров. Уточняйте совместимость по документации на контроллер.
Как отличить отказ платы от проблем с питанием или кабелями?
Нужно последовательно проверить питающие напряжения на входе платы, состояние батареи и целостность кабелей связи с осями — только если эти узлы исправны, а код аварии стабильно указывает на процессорный модуль, причина в самой плате.
Как часто нужно менять батарею резервного питания на плате?
Замену стоит делать по регламенту планового обслуживания, не дожидаясь аварийного сообщения о разряде, поскольку восстановление данных после полной потери параметров занимает больше времени, чем плановая замена.
Заключение
Плата JANCD-NCP02 — центральный элемент контроллера робота Yaskawa Motoman, и большинство её отказов на практике связаны не с самим процессорным модулем, а с разрядом резервной батареи, просадками питания или обрывами в кабелях связи с осями. Прежде чем заказывать замену, стоит пройти базовую диагностику: проверить журнал аварий, батарею, питающие напряжения и кабели, и только после этого делать вывод о неисправности платы.
Если диагностика подтвердила отказ NCP02 или требуется подобрать плату нужной ревизии под конкретный контроллер, специалисты ООО «Эффективное производство» помогут определить совместимую замену и проконсультируют по восстановлению параметров после установки.
